Apparecchiatura per la bonifica da Microspie Piranha II

Apparecchiatura professionale per la bonifica da Microspie e Cimici Spia



Rilevatore professionale di Segnali Radio Piranha II

Il potente apparecchio per le bonifiche elettroniche da Microspie e da cimici spia, equipaggiato con diverse sonde e antenne speciali è progettato per il rilevamento e la localizzazione di dispositivi elettronici occultati con lo scopo della sottrazione illecita delle informazioni riservate.

Le prestazioni super professionali dell'apparecchio sono potenziate ulteriormente per merito del efficientissimo software fornito in dotazione con questo sistema multifunzionale per la bonifica da microspie e cimici varie.





Le principali tipologie di cimici spia rilevati dal sistema di bonifica elettronica Piranha II sono i seguenti:



I congegni che per trasferire le informazioni, ad esempio il contentuto di conversazioni importanti, sfruttano il canale radio.

Tali dispositivi spia comprendono innanzitutto:

• Cimici spia comprendenti le microspie che memorizzano e trasferiscono le informazioni in un secondo tempo, (trasmettitori burst), e quelli che cambiano continuamente frequenza di trasmissione - Frequency Hopping Spread Spectrum (FHSS).
• Trasmettitori a Stetoscopio.
• Microspie telefoniche.
• Microtelecamere nascoste senza fili.
• Cellulari, modem CDMA, GSM, 3G e standard DECT utilizzati di nascosto.
• dispositivi che utilizzano canali di trasmissione di tati digitali degli standard WLAN e BLUETOOTH
• Localizzatori Radiofari per il tracciamento di oggetti
• Cimici che utilizzano linee di corrente alternata, le linee telefoniche, dei sistemi di sicurezza e dei allarmi antincendio per il trasferimento delle informazioni.
• Apparecchiature elettroniche che trasmettono in infrarosso.
• Sistemi di trasmissione delle informazioni nel range di frequenza ultrasonica.

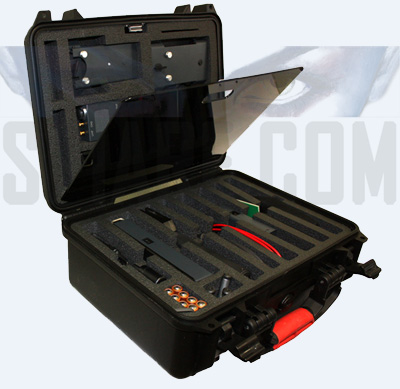

L'apparecchiatura professionale per la bonifica da microspie di ogni genere è composta da un'unità di controllo principale, alla quale a seconda dal tipo di dispositivo di spionaggio da rilevare, si connettono diversi tipi di sonde e di antenne esterne.



Unità di controllo principale del rilevatore professionale Piranha II

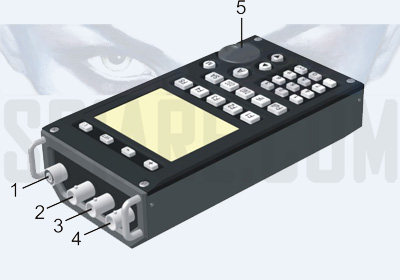

Sul lato superiore dell'apparecchio troviamo:

1. Un interfaccia di connessione per le varie sonde di rilevamento e la localizzazione di microspie e cimici di diverse tipologie operanti in bande di frequenze differenti.


2. Un generatore di segnale di test (soltanto per la versione con sonda di rilevamento di giunzioni non lineari, optional)

3. Un ingresso per le sonde di rilevamento delle trasmissioni elettroacustiche.


4. Un ingresso per l'adattatore della sonda per il controllo delle linee cablate e per l'antenna telescopica. (4)











Sul lato inferiore del rilevatore troviamo:

01. Uscita audio

02. Ingresso 3,5" per le cuffie.

03. Il regolatore del volume.

04. Coperchio del vano batterie.

05. Il pulsante per l'accensione.

06. La presa d'alimentazione.

07. Un ingresso USB. (sul lato destro).

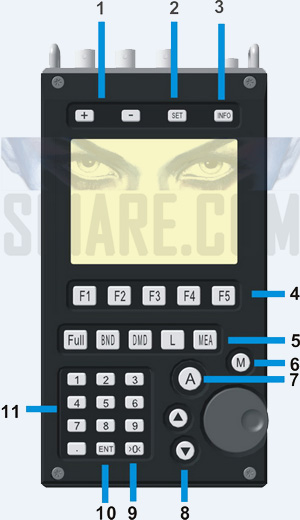

Sul lato anteriore dell'unità di controllo principale del apparecchio troviamo:





01. Il regolatore della luminosità del display.

02. Il pulsante per accedere al menu principale.

03. "Info" - per visualizzare velocemente le impostazioni correnti.


04. PULSANTI CONTESTUALI

Le funzioni dei pulsanti da F1 a F5 variano in funzione alla banda di frequenza scelta per la scansione, e alla modalità operativa selezionata.


05. PULSANTI FUNZIONALI

"Full" per passare alla modalità di scansione del intero range di frequenza.

 "BND" per la modalità BANDA.

 "DMD" per la DEMODULAZIONE di un segnale.

 "L" per la scelta della GAMMA DINAMICA.

 "MEA" per accedere alla funzione di misurazione.



06. "M" per salvare lo schermo attuale nella memoria non volatile del dispositivo.

07. "A" Separazione e analisi automatica dei segnali eccedenti il livello di soglia impostato dall'utente.

08."><" Selezione manuale del livello di rumore rispetto al valore zero e il movimento degli oggetti nel MENU.

09. ">0<" Selezione automatica del livello di rumore rispetto al valore zero.

10. "ENT" tasto di conferma della scelta.

11. "0-9" tastiera digitale.





































SONDE E ANTENNE PER IL PIRANHA - APPARECCHIO PROFESSIONALE PER LA BONIFICA DA MICROSPIE

1) Down Converter UHF

Questo dispositivo converte le frequenze da 30 MHz a 4400 MHz nelle frequenze del canale di comunicazione via cavo.


01. Presa di connessione TNC.

02. Apertura filettata ¼”.

03. Indicatore di accensione e della carica della batteria

04. indicatore di intensità dello scambio dei dati.5 Interruttore ON/OFF.

05. Coperchio del del vano batteria.





2) Adattatore per la bonifica di Reti cablati.

Questo adattatore è utilizzato per esaminare le reti cablati di vario genere, (reti elettriche, reti telefoniche, reti di sicurezza e di allarme anti incendio, reti di computer etc.), con l'intento di rilevare eventuali trasmissioni audio nelle bande di frequenza da 0,3 a 15 KHz e da 0,01 a 30 MHz.

Il dispositivo viene connesso all'unità principale per esaminare le linee cablate, o collegando delle apposite sonde, oppure a seconda del tipo di rete, collegandolo direttamente ai fili da controllare.

Riducendo il voltaggio di trasformazione il convertitore consente operare nelle bande di frequenza da 0.01 a 30 MHz.
L'amplificatore differenziale a bassa frequenza consente di operare nelle frequenze acustiche da 0.3 a 15 KHz.
Direttamente controllato dall'unità principale fornisce le connessioni necessarie per la bonifica dei cablaggi.


01. Presa banana.

02. Connessione messa a terra.

03. Presa RJ45.

04. Indicatore della tensione in linee (LINE).

05. Indicatore di sovraccarico (OVERLOAD).

06. Indicatore di alimentazione e di collegamento con l'unità principale (PWR/LINK).









Dati Tecnici:

MODULO PER L'ELABORAZIONE DEL SEGNALE DIGITALE

Elaborazione simultanea della gamma di frequenza: 0.01-30 MHz

Livello di Segnale d'ingresso massimo: 5 dBm

Livello di rumore mostrato: -100 dBm (in modalità PC. ; -90 sul monitor dell'unità di controllo principale.
Risoluzione ADC: 14 bit
Numero di punti FFT :

• 32768 (modalità PC)
• 512 (sul monitor dell'unità di controllo principale)

Formato Filtri in MHz: 0.001-6.8 MHz
Tipi di demodulazione: АМ, FM, SSB, TV (АМ)
Standard di trasmissione dati identificati: GSM, WLAN, BLUETOOTH, DECT, UMTS, WiMAX

Rilevatori:
Root-mean-square,
peak,
quasi-peak.



MODULO CANALE RADIO, CONVERTITORE UHF

Range di frequenza: da 30 a 4300 MHz

Livello di rumore mostrato:

• All'interno l'intera larghezza di banda: -67 dBm
• All'interno l'intera larghezza di banda DDC 1 kHz: - 110 dBm

Livello di Segnale d'ingresso massimo: 5 dBm
Valore della larghezza di banda DDC in MHz: 224, 112, 54, 56, 28, 6.8, 2.5, 0.63, 0.15, 0.075, 0.04, 0.001 e 0.0005.
Velocità di scansione: al meno 10 GHz al secondo



MODULO CANALE RADIO, CONVERTITORE SHF

Range di frequenza: 4-18 GHz

Soglia di sensibilità, W/cm2: 2x 10^-10
Gamma dinamica: 45dB
Tipo di antenna: log-periodica

Apertura del fascio d'antenna: 60-90°

MODULO PER CANALI DI TRASMISSIONE CABLATI

Range di frequenza 1:  0.01-30 MHz
Range di frequenza 2:  0.3-15 KHz

Fattore attenuazione delle interferenze di modo comune: 60 dB
Massimo assoluto di Voltaggio in ingresso: 250V

CANALE OTTICO

Campo spettrale: 770-1600 (560-1100) nm

Banda di frequenza: 0.1-1500 KHz

Gamma dinamica: 55dB

CANALE ACCUSTICO

Banda di frequenza: 0.01-125 KHz

Gamma dinamica: 90dB

Segnale di ingresso massimo: 1V
