Tende Schermanti e la Bonifica Auto in Ambiente Confinato

Articolo Aggiornato il 15/02/2026 da Francesco Polimeni

Tende schermanti. Nel settore delle Contromisure Elettroniche (TSCM – Technical Surveillance Counter-Measures), l’evoluzione delle minacce tecnologiche ha reso obsoleto l’approccio tradizionale “sul campo”. L’ambiente elettromagnetico moderno, saturo di segnali 4G, 5G, Wi-Fi e broadcast, crea un “rumore di fondo” talmente elevato da rendere quasi impossibile distinguere l’emissione di una microspia sofisticata dalle legittime trasmissioni ambientali.

Per l’operatore professionista, la soluzione non risiede in un analizzatore più potente, ma nella creazione del “silenzio”. Questo articolo esplora in dettaglio l’uso delle Enclosure Schermanti Portatili (comunemente note come tende di Faraday) per la bonifica dei veicoli e la rilevazione di Microspie Dormienti, analizzando la scienza dei materiali tessili, le specifiche di ingegneria per le alte frequenze (fino a 40 GHz) e i protocolli di gestione dell’infrastruttura di test.

1. Il Concetto di “Zero-RF”: Perché la Tenda Schermante è Imprescindibile

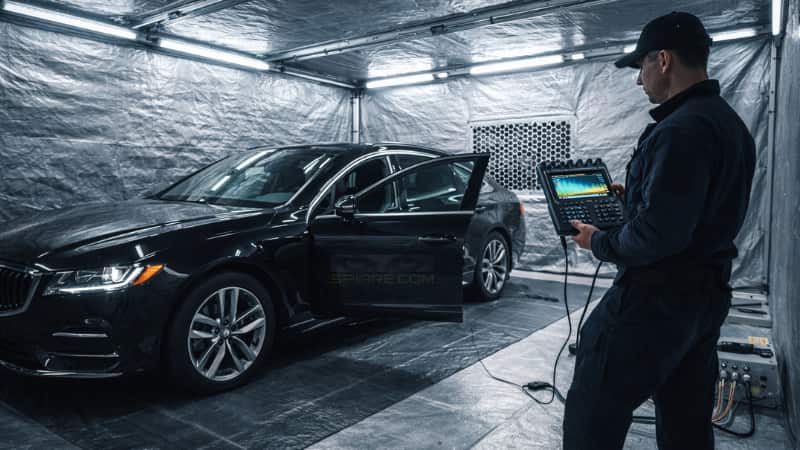

Una tenda schermante per uso veicolare non è un semplice accessorio, ma un laboratorio mobile. La sua funzione primaria è abbattere il noise floor (rumore di fondo) esterno di almeno 80-100 dB. In un ambiente urbano, un analizzatore di spettro rileva costantemente picchi di segnale tra -40 dBm e -70 dBm. All’interno di una tenda correttamente allestita, il livello scende a -110 dBm o inferiore.

In questo vuoto elettromagnetico artificiale, qualsiasi segnale proveniente dall’interno del veicolo — che sia un’armonica di un processore, un oscillatore locale mal schermato o un impulso Bluetooth a bassa energia — diventa immediatamente visibile come un “faro nella notte”, senza la necessità di complessi algoritmi di sottrazione del background.

Inoltre, la tenda garantisce la sicurezza operativa e legale. Poiché la normativa italiana (Art. 617-bis C.P. e Codice delle Comunicazioni) vieta severamente l’interruzione di pubblici servizi, l’uso di qualsiasi strumentazione che potrebbe generare interferenze (anche a scopo di test) deve avvenire in un volume confinato che impedisca la fuoriuscita di segnali verso l’esterno.

2. Scienza dei Materiali: Il Tessuto delle Tende Schermanti

Il cuore della tenda è il tessuto. A differenza delle camere anecoiche fisse costruite con pannelli di acciaio o ferrite, una tenda portatile deve bilanciare tre fattori critici: Efficacia di Schermatura (SE), Flessibilità Meccanica e Resistenza all’Ossidazione.

2.1 La Metallizzazione: Nichel, Rame e Argento

I tessuti conduttivi moderni non sono “intrecciati con fili di metallo”, ma sono polimeri (nylon o poliestere) su cui il metallo è stato depositato chimicamente a livello microscopico (processo electroless).

• Rame (Cu): È il conduttore primario per l’assorbimento e la riflessione delle onde radio. Offre un’attenuazione eccellente su tutto lo spettro, ma ha un difetto fatale: si ossida rapidamente a contatto con l’aria, perdendo conducibilità e diventando inutile.
• Nichel (Ni): Viene utilizzato principalmente come strato protettivo. Sebbene sia meno conduttivo del rame, è estremamente resistente alla corrosione e all’abrasione.
• Argento (Ag): Offre la massima conduttività e proprietà antimicrobiche, ma è costoso e soggetto a solforazione.

La composizione standard per le tende TSCM professionali è il Tessuto a Triplo Strato Ni/Cu/Ni (Nichel-Rame-Nichel). In questa configurazione, lo strato centrale di rame fornisce l’attenuazione RF massiva (>80 dB), mentre gli strati esterni di nichel proteggono il rame dall’ossidazione e dall’usura meccanica dovuta al montaggio e smontaggio della struttura.

2.2 La Struttura Tessile: Ripstop vs. Taffetà

La scelta della trama del tessuto è determinante per la longevità della tenda, specialmente in un contesto veicolare dove il materiale è sottoposto a tensione e sfregamento.

• Tessuto Taffetà (Plain Weave): È un tessuto liscio, uniforme e molto leggero. Offre una conduttività superficiale eccellente perché è molto piatto, garantendo un ottimo contatto tra le superfici (es. nelle chiusure). Tuttavia, ha una bassa resistenza allo strappo. Se si crea un piccolo foro, questo tende ad allargarsi rapidamente, compromettendo l’integrità della gabbia.
• Tessuto Ripstop (Antistrappo): È la scelta industriale per le tende TSCM. È riconoscibile per la sua trama a “griglia” o quadrettata, dove fili di rinforzo più spessi sono intrecciati a intervalli regolari (solitamente ogni 5mm). Questa struttura impedisce che piccoli fori si propaghino.
  • Vantaggio Tecnico: Oltre alla robustezza, la trama Ripstop metallizzata crea una sorta di “gabbia nella gabbia” a livello microscopico, migliorando la resilienza del materiale contro le piegature ripetute.

Requisito Minimo: Per una bonifica auto, si raccomanda l’uso di tessuto Poliestere Ripstop Ni/Cu/Ni con una resistenza superficiale inferiore a 0.05 Ohm/sq (Ohm per quadrato).

3. Specifiche per l’Alta Frequenza: La Sfida del 5G e dei 40 GHz

Fino a pochi anni fa, una schermatura efficace fino a 3-6 GHz era sufficiente. Oggi, con l’avvento del 5G (bande FR1 e FR2) e dei sistemi di telemetria veicolare avanzata, le specifiche sono cambiate drasticamente.

I segnali 5G mmWave operano tra i 24 e i 40 GHz (e oltre). A queste frequenze, la lunghezza d’onda è millimetrica (λ≈7.5 mm a 40 GHz). Questo significa che qualsiasi fessura, cucitura non sigillata o imperfezione nel tessuto superiore a 0.3 mm può comportarsi come un’antenna a fessura (slot antenna), permettendo al segnale di entrare o uscire.

Per garantire l’isolamento in banda 5G, le tende moderne devono adottare:

1. Doppio Strato (Double Wall): Due strati di tessuto separati da un’intercapedine d’aria. Questo non solo raddoppia teoricamente l’attenuazione (es. 60 dB + 60 dB), ma crea un disadattamento di impedenza multiplo che intrappola l’onda.
2. Assenza di Cuciture Passanti: Le giunzioni non devono essere cucite con filo standard (che crea fori), ma saldate a ultrasuoni o cucite con filo conduttivo e poi sigillate con nastro conduttivo (bonding tape) su entrambi i lati.
3. Chiusure Magnetiche: Le cerniere lampo (zip) sono notoriamente punti deboli per le alte frequenze. Le tende di fascia alta utilizzano sistemi di chiusura magnetica brevettati (tipo RFMagLink o simili) che sovrappongono strati di tessuto conduttivo, garantendo una continuità elettrica senza fessure.

4. Gestione dell’Aria e Surriscaldamento: I Venti a Nido d’Ape (Honeycomb)

Inserire un veicolo in una tenda sigillata presenta un problema fisico immediato: la mancanza d’aria. Se il tecnico deve operare all’interno, o se il veicolo deve essere acceso (per alimentare l’elettronica di bordo), è necessario un sistema di ventilazione. Tuttavia, un buco per l’aria è anche un buco per le onde radio.

La soluzione ingegneristica è il Pannello di Ventilazione Honeycomb (a Nido d’Ape). Questo dispositivo sfrutta il principio della Guida d’Onda Sotto Taglio (Waveguide Below Cutoff).

Come Funziona

Il pannello è composto da migliaia di piccoli tubi esagonali metallici saldati insieme. Perché un’onda elettromagnetica possa attraversare un tubo, la sua lunghezza d’onda deve essere compatibile con il diametro del tubo. La formula approssimativa per la frequenza di taglio (fc​) in una guida d’onda circolare/esagonale è:

fc​=2⋅dc​

Dove c è la velocità della luce e d è il diametro della cella.

Per bloccare frequenze fino a 40 GHz, le celle del nido d’ape devono essere estremamente piccole, tipicamente con un diametro di 3.2 mm (1/8 di pollice) e uno spessore del pannello di almeno 25 mm.

• L’aria, comportandosi come un fluido, passa liberamente attraverso i tubicini.
• Le onde radio (fino alla frequenza di taglio) vedono i tubicini come un muro impenetrabile e vengono attenuate esponenzialmente.

Un sistema di ventilazione professionale per bonifica auto deve includere almeno due pannelli honeycomb (uno per l’ingresso aria in basso, uno per l’uscita in alto) collegati a sistemi di estrazione forzata (ventole schermate) per garantire il ricambio d’aria e la sicurezza dell’operatore.

5. Il Pavimento: Il Tallone d’Achille della Bonifica Auto

Il pavimento è la parte più critica di una tenda veicolare. Deve sopportare il peso di un veicolo (1.5 – 2.5 tonnellate), la torsione delle ruote durante le manovre e l’abrasione delle scarpe del tecnico, mantenendo al contempo la continuità elettrica perfetta con le pareti.

I tessuti conduttivi standard si lacererebbero immediatamente sotto gli pneumatici. Pertanto, la costruzione del pavimento richiede una strategia a strati (“sandwich”):

1. Strato Base (Esterno): Vinile o PVC industriale pesante per proteggere dall’abrasione del suolo (cemento, asfalto).
2. Strato Schermante (Core): Tessuto conduttivo ad alta tenacità (spesso doppio strato) o rete metallica flessibile.
3. Strato Protettivo (Interno): Un ulteriore strato di vinile ignifugo o gomma conduttiva sopra il tessuto schermante.
4. Tappetini Sacrificali: È imperativo utilizzare tappetini di gomma supplementari sotto le ruote del veicolo una volta posizionato, per distribuire il carico e prevenire danni puntiformi al tessuto conduttivo sottostante.

6. Pannelli di Filtro I/O: Portare Energia e Dati Senza Rumore

Non si può semplicemente far passare una prolunga elettrica sotto la porta della tenda. Quel cavo agirebbe come un’antenna, portando tutto il rumore elettromagnetico esterno dentro l’ambiente pulito e vanificando la schermatura.

Ogni cavo che entra deve passare attraverso un Pannello di Filtro (I/O Plate).

• Alimentazione (AC): Richiede filtri di rete EMI/RFI dedicati che “puliscono” la corrente elettrica, bloccando le frequenze radio parassite che viaggiano sui cavi della 220V.
• Dati: Per portare i dati dell’analizzatore di spettro a un computer esterno (o viceversa), si deve utilizzare esclusivamente la Fibra Ottica. Essendo fatta di vetro (dielettrico), la fibra non trasporta segnali RF. Il pannello I/O deve avere passanti a guida d’onda specifici per la fibra.
• Cavi USB/Ethernet: Se strettamente necessari, devono passare attraverso connettori filtrati montati su una piastra metallica che sia elettricamente saldata al tessuto della tenda.

7. Messa a Terra e Sicurezza ESD (Electro-Static Discharge) delle Tende Schermanti

Un veicolo isolato dagli pneumatici, posto all’interno di una tenda fatta di tessuto conduttivo e plastica, crea un enorme condensatore. L’accumulo di elettricità statica (generata dai vestiti dell’operatore o dall’aria secca) può raggiungere migliaia di volt.

Una scarica elettrostatica (scintilla) all’interno della tenda comporta due rischi gravissimi:

1. Danno alla Tenda: Una scintilla può vaporizzare la metallizzazione del tessuto in un punto microscopico, creando un foro permanente nella schermatura (pinhole) invisibile a occhio nudo ma trasparente alle microonde.
2. Rischio Incendio: In presenza di vapori di carburante (sempre possibili attorno a un’auto), una scintilla è letale.

Protocollo di Messa a Terra:

• La tenda deve essere collegata a una terra fisica esterna verificata (palina di terra o terra industriale) tramite cavi a treccia piatta a bassa impedenza.
• Il telaio del veicolo deve essere collegato alla terra comune della tenda tramite un cavo con pinze a coccodrillo (bonding), per equipotenzializzare le cariche.
• L’operatore deve indossare indumenti antistatici e scarpe ESD o sovraccarpe conduttive.

8. Procedura di Verifica dell’Integrità (Health Check) sulle Tende Schermanti

Prima di ogni bonifica critica, l’operatore deve verificare che la tenda sia effettivamente performante. Una tenda strappata o con le chiusure magnetiche sporche di limatura di ferro non scherma.

La procedura rapida di verifica “sul campo” (derivata dallo standard IEEE 299) prevede:

1. Posizionare un generatore di segnale (beacon) all’esterno della tenda, impostato su una frequenza critica (es. 900 MHz o 2.4 GHz).
2. Entrare nella tenda con l’analizzatore di spettro e chiudere accuratamente l’ingresso.
3. Verificare che il segnale del beacon scompaia completamente o venga attenuato al livello del rumore di fondo dello strumento (es. da -40 dBm a -110 dBm).
4. Scansionare con un’antenna direttiva lungo le giunture della porta e i pannelli di ventilazione per rilevare eventuali “perdite” (RF leaks).

Conclusioni sulle Tende Schermanti

L’utilizzo di tende schermanti per la bonifica auto rappresenta lo standard d’oro del TSCM moderno. Non è solo una questione di isolamento dal rumore esterno, ma la creazione di un ambiente controllato e scientificamente validato dove la fisica delle onde radio può essere analizzata senza interferenze.

La scelta dei materiali (Ripstop Ni/Cu/Ni), l’attenzione ai dettagli costruttivi (chiusure magnetiche, ventilazione a guida d’onda) e il rigore nelle procedure di messa a terra e gestione dei cavi distinguono un servizio professionale da un tentativo amatoriale. In un’epoca in cui le minacce viaggiano su onde millimetriche e burst di microsecondi, la qualità dell’enclosure è la prima linea di difesa per garantire la certezza del risultato.

FAQ Tecniche: Tende Schermanti e Bonifica Veicolare

Perché è obbligatorio usare una tenda di Faraday per la bonifica elettronica dell’auto? L’uso di una tenda schermante è indispensabile per due motivi: isolamento e legalità.

1. Abbattimento del Rumore (Noise Floor): Le moderne reti 4G/5G saturano lo spettro radio urbano. Una tenda professionale abbatte questo rumore di 80-100 dB, permettendo all’analizzatore di rilevare i segnali debolissimi (es. -100 dBm) emessi dai micro-registratori o dai localizzatori GPS in stand-by, che altrimenti sarebbero invisibili.
2. Confinamento del Jamming: Per attivare i dispositivi dormienti (tecnica di stimolazione), il tecnico deve usare generatori di segnale. La tenda impedisce a questi segnali di uscire, evitando l’interruzione di pubblico servizio (reato penale) e garantendo la conformità normativa.

Qual è il miglior tessuto schermante per le bonifiche TSCM?

Il materiale standard per applicazioni professionali e militari è il Tessuto Conduttivo Ripstop metallizzato con Nichel e Rame (Ni/Cu/Ni).

• Perché Ripstop: La trama a griglia antistrappo garantisce la durata meccanica necessaria per montaggi frequenti, evitando che piccoli fori si allarghino compromettendo la schermatura.
• Perché Rame+Nichel: Il rame offre la massima attenuazione RF, mentre il rivestimento esterno in nichel protegge il rame dall’ossidazione e dalla corrosione, mantenendo l’efficacia nel tempo. Per applicazioni 5G mmWave (fino a 40 GHz), si consigliano tessuti placcati in Argento o configurazioni a triplo strato.

Come funziona la ventilazione in una tenda schermata senza far entrare segnali?

La ventilazione avviene attraverso pannelli chiamati Honeycomb Vents (prese d’aria a nido d’ape), che sfruttano il principio fisico della Guida d’Onda Sotto Taglio (Waveguide Below Cutoff). Le celle esagonali del pannello hanno un diametro specifico (solitamente 3.2 mm o 1/8″) e una profondità tale per cui le onde radio, che hanno una lunghezza d’onda superiore al diametro della cella, non possono attraversarle. L’aria fluisce liberamente, ma le microonde vengono bloccate e attenuate fino a 100 dB.

Le tende di Faraday portatili bloccano il segnale 5G?

Sì, ma solo se progettate con specifiche aggiornate. Il 5G opera anche su bande ad altissima frequenza (mmWave, 24-40 GHz), che hanno lunghezze d’onda molto corte (pochi millimetri). Le tende di vecchia generazione (solo tessuto semplice) potrebbero non essere sufficienti. Per bloccare il 5G è necessario:

• Tessuto ad alta densità o doppio strato (Double Wall).
• Assenza di cuciture passanti (cuciture sigillate con nastro conduttivo).
• Sistemi di chiusura magnetica brevettati al posto delle cerniere standard, che spesso perdono efficacia alle alte frequenze.

FAQ Operative e di Sicurezza

Come si evita il rischio di incendio o scossa elettrostatica (ESD) durante la bonifica? Un veicolo isolato da terra dentro una tenda conduttiva è un enorme condensatore elettrico. Per operare in sicurezza è obbligatorio seguire un protocollo di Messa a Terra (Grounding):

1. Collegare il tessuto della tenda a una terra fisica certificata.
2. Collegare il telaio del veicolo alla massa della tenda tramite un cavo di Bonding.
3. Utilizzare pavimenti conduttivi o tappetini ESD per scaricare l’elettricità statica dell’operatore, prevenendo scintille che potrebbero incendiare i vapori di carburante.

È legale usare un jammer all’interno di una tenda schermata in Italia?

Sì, l’uso di disturbatori di frequenza (jammer) è consentito esclusivamente all’interno di ambienti confinati certificati (come camere anecoiche o tende di Faraday). In questo contesto, il segnale di disturbo rimane confinato nel volume di prova e non si propaga nello spazio pubblico, non violando quindi l’Art. 617-bis del Codice Penale né le norme del Codice delle Comunicazioni Elettroniche. L’uso al di fuori di questi ambienti è reato.

Come si verifica se una tenda di Faraday è ancora efficace?

L’integrità della schermatura deve essere testata periodicamente seguendo una versione adattata dello standard IEEE 299. La procedura prevede di posizionare un generatore di segnale (trasmettitore) all’esterno della tenda chiusa e misurare con un analizzatore di spettro all’interno quanto il segnale viene attenuato. Se si rilevano “perdite” (leaks) superiori alla soglia di sicurezza (es. attenuazione inferiore a 80 dB), è necessario ispezionare le guarnizioni magnetiche delle porte e l’integrità del tessuto.
